Wuppertal, le monorail

Sous-produit de notre visite du salon de Dortmunt 2010, voici des photographies du monorail de Wuppertal, sans dout le plus ancien au monde en activité (il a fêté son centenaire en 2001).
Les photos ne sont pas aussi belles que d'habitude, car prises dans des conditions assez acrobatiques (C'était sur le chemin du retour, la voiture chargée de bagages ne nous permettant pas de la laisser en stationnement pour aller faire des photos, c'est donc ADLER qui a "mitraillé au vol" pendant que je conduisais).
D'où les cadrages parfois hasardeux, les reflets sur les vitres, et autre bizareries....)

Ce monorail avait été construit au-dessus de la rivière WUPPER afin d'éviter, déjà, un grand nombre d'expropriations qu'aurait entraîné la construction d'une ligne classique (train ou tram) dans cette zone industrielle densément bâtie.

A noter que ce monorail existe (et roule très bien) à l'échelle "N".


1. La voie d'origine


Au dessus de la rivière "WUPPER" :

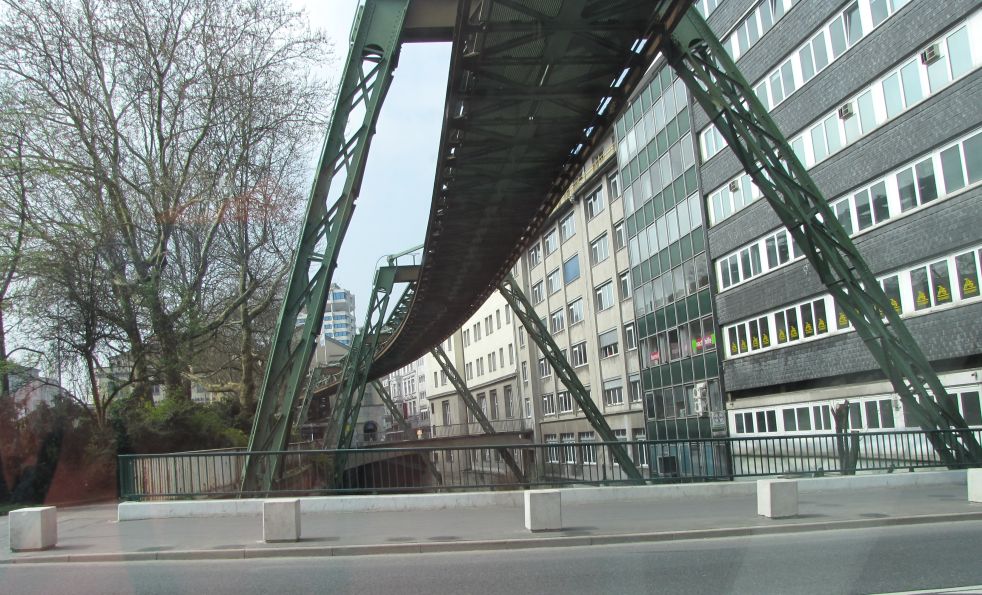

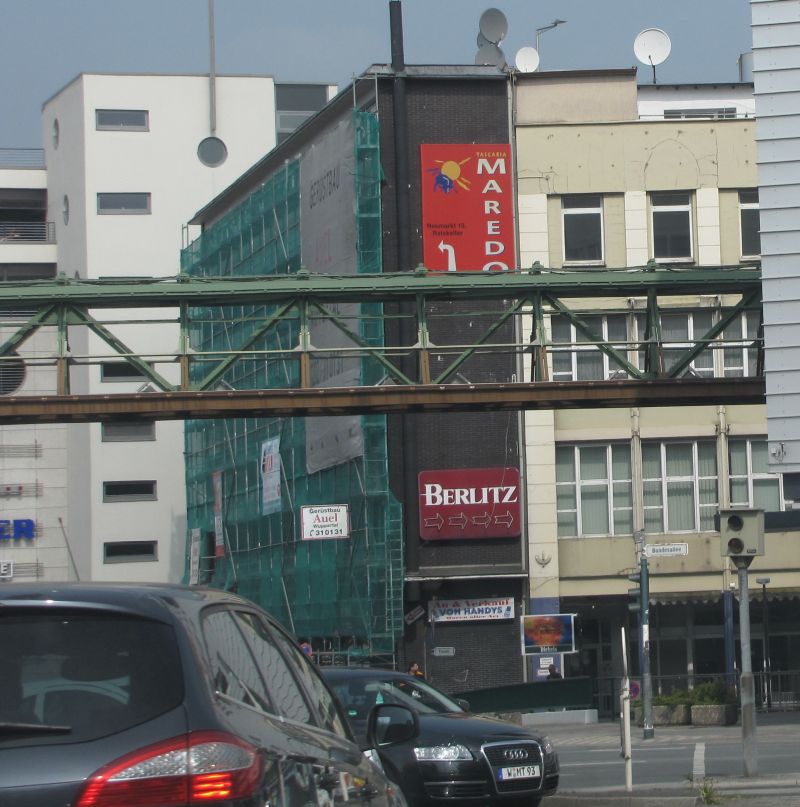

En ville :




















A suivre...

Prochainement, si ça vous intéresse :

  • Les modification de la voie, pour l'adapter aux conditions de circulation automobile actuelles.
  • Les stations et le matériel roulant
  • Une bibliographie, heu, pardon, une webgraphie...


Dernière édition par Jicébé le Lun 26 Avr 2010 - 22:19, édité 2 fois
Revenir en haut Aller en bas
http://jcbecker.free.fr
