MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Mar 10 Juil 2018 - 0:34

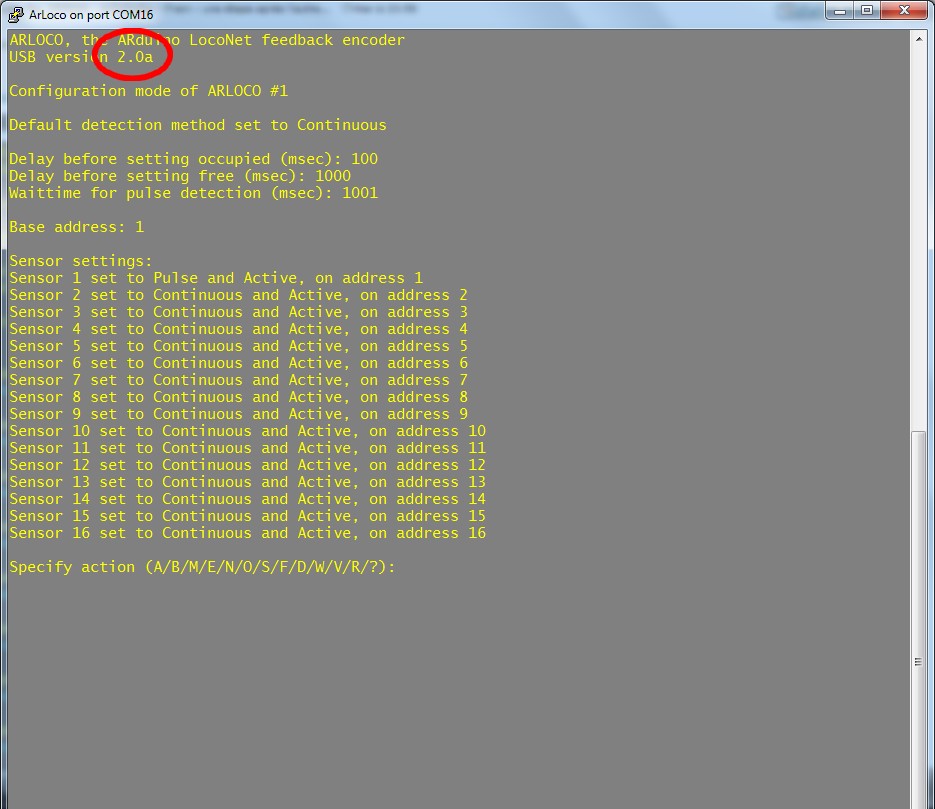

Déja, tu n'as pas la dernière version, donc il faut désinstaller le soft ArCoMoRa puis installer la dernière version (à télécharger sur le site ArCoMoRa).

Il est possible que tes problèmes viennent de là car ton ArLoco ne voit même pas les 16 détecteurs.


Jean-Michel
Revenir en haut Aller en bas
GrandCharles
Membre
Membre
avatar

Masculin Age : 40
Localisation : 57220 BOULAY-Moselle
Nombre de messages : 1227
Date d'inscription : 29/12/2016

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Mar 10 Juil 2018 - 11:52

Salut,

J'ai enfin réussi à faire fonctionner mon Arloco (après quelques soucis...)

J'ai bien les informations d'occupation qui apparaissent dans le logiciel Arloco, mais toujours pas dans le feedback monitor de la DR5000.

Charles
Revenir en haut Aller en bas
Jeanmi67
Membre
Membre
avatar

Masculin Age : 65
Localisation : Antibes
Nombre de messages : 142
Date d'inscription : 12/09/2010

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Mar 10 Juil 2018 - 11:58


Bonjour,

GrandCharles a écrit:
J'ai bien les informations d'occupation qui apparaissent dans le logiciel Arloco, mais toujours pas dans le feedback monitor de la DR5000.

Est-ce que tu as bien paramétrée ta DR5000 comme je l'ai indiqué dans mon post de 23:47 hier ?

Jean-Michel
Revenir en haut Aller en bas
GrandCharles
Membre
Membre
avatar

Masculin Age : 40
Localisation : 57220 BOULAY-Moselle
Nombre de messages : 1227
Date d'inscription : 29/12/2016

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Mar 10 Juil 2018 - 12:13

Oui, oui, absolument

Charles
Revenir en haut Aller en bas
Jeanmi67
Membre
Membre
avatar

Masculin Age : 65
Localisation : Antibes
Nombre de messages : 142
Date d'inscription : 12/09/2010

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Mar 10 Juil 2018 - 12:41


Je n'ai malheureusement pas d'idée particulière sur ce qui peut se passer chez toi... Crying or Very sad

Par contre, je profite de ce post pour préciser que, contrairement à ce que j'ai pu lire par-ci, par-là, que pour que le feedback fonctionne au niveau de la DR5000, il n'est absolument pas nécessaire que le circuit de voie soit sur "ON" durant les tests (dans ce mode "tests", on ne passe pas par les détecteurs de consommation, OKKIE ou autres), ni que la centrale soit relié au LAN par RJ45 ou WiFi (dans ce mode "tests", on ne communique pas avec un logiciel de gestion de réseau).

Jean-Michel
Revenir en haut Aller en bas
F.GODEFERT
Membre
Membre
avatar

Masculin Age : 52
Localisation : BAR sur AUBE
Nombre de messages : 2651
Date d'inscription : 13/01/2008

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Mar 10 Juil 2018 - 21:42

Bonsoir,
Alors pour que cela marche ,il faut aller dans l'onglet "S88" de la DR5000 et mettre l'adresse du S88 à 0 dans les deux onglets "input number 16 modules" et "input number 8 modules".
en effet par défaut ce sont le S88 qui est  configurer comme premier système bloquant les autre système sur la première series de capteur.
Donc Par défaut les capteurs de 1 à 16 sont donc en s88 car le 1 est cochée comme adresse par défaut.
Revenir en haut Aller en bas
Jeanmi67
Membre
Membre
avatar

Masculin Age : 65
Localisation : Antibes
Nombre de messages : 142
Date d'inscription : 12/09/2010

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Mar 10 Juil 2018 - 22:01

Jeanmi67 a écrit:

1. Par défaut, la DR5000 est paramétrée avec un module de rétrosignalisation s88 en n°1. Il faut donc "supprimer" ce module s88 si le module ArLoco connecté est configuré pour être lui aussi en n°1 (configuration par défaut du ArLoco).

En cliquant sur ext88N - IN, on "enlève" donc ce module s88 dans l'onglet "Settings"

Very Happy
Revenir en haut Aller en bas
F.GODEFERT
Membre
Membre
avatar

Masculin Age : 52
Localisation : BAR sur AUBE
Nombre de messages : 2651
Date d'inscription : 13/01/2008

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Mar 10 Juil 2018 - 22:18

Jeanmi67 a écrit:
Jeanmi67 a écrit:

1. Par défaut, la DR5000 est paramétrée avec un module de rétrosignalisation s88 en n°1. Il faut donc "supprimer" ce module s88 si le module ArLoco connecté est configuré pour être lui aussi en n°1 (configuration par défaut du ArLoco).

En cliquant sur ext88N - IN, on "enlève" donc ce module s88 dans l'onglet "Settings"

Agrandir cette image


Very Happy

Désolé, j'avais pas vue.
Revenir en haut Aller en bas
GrandCharles
Membre
Membre
avatar

Masculin Age : 40
Localisation : 57220 BOULAY-Moselle
Nombre de messages : 1227
Date d'inscription : 29/12/2016

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Sam 21 Juil 2018 - 19:15

Salut à vous !

Je me remettrai là dessus dès mon retour de vacances.

Mais étant donné qu'il ne fait pas très beau, je suis en train de regarder comment faire évoluer mon projet.

Alors, il me vient deux questions :

1- Ayant une DR5000 qui communique en Loconet avec mes modules Arduino pour la rétrosignalisation et la commande des aiguillages, je me posais la question suivante :
M'est-il possible de me créer un TCO Xpressnet à base d'Arduino relié sur cette centrale pour basculer manuellement mes aiguillages lorsque je n'utilise pas le logiciel ?

2- Existe-t-il des interrupteurs à bascule avec une led rouge/vert integrée (rouge dans une position, vert dans l'autre) ? Ca serait pour ces aiguillages sans multiplier les trous dans le TCO...

Si vous avez des idées, je suis preneur ! Wink

Charles
Revenir en haut Aller en bas
Jeanmi67
Membre
Membre
avatar

Masculin Age : 65
Localisation : Antibes
Nombre de messages : 142
Date d'inscription : 12/09/2010

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Sam 21 Juil 2018 - 19:32


Bonsoir,

GrandCharles a écrit:
1- Ayant une DR5000 qui communique en Loconet avec mes modules Arduino pour la rétrosignalisation et la commande des aiguillages, je me posais la question suivante :
M'est-il possible de me créer un TCO Xpressnet à base d'Arduino relié sur cette centrale pour basculer manuellement mes aiguillages lorsque je n'utilise pas le logiciel ?

En allant voir le site de Sam 95, il y a peut-être une solution : TCO Xpressnet avec un Arduino Very Happy

Jean-Michel
Revenir en haut Aller en bas
GrandCharles
Membre
Membre
avatar

Masculin Age : 40
Localisation : 57220 BOULAY-Moselle
Nombre de messages : 1227
Date d'inscription : 29/12/2016

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Sam 21 Juil 2018 - 19:40

Merci !

C'est effectivement son sujet qui m'y a fait penser, mais c'est la compatibilité avec la DR5000 et le Loconet qui m'interpelle.
Peut-on utiliser les protocoles Xpressnet et Loconet en même temps ?

Charles
Revenir en haut Aller en bas
Jeanmi67
Membre
Membre
avatar

Masculin Age : 65
Localisation : Antibes
Nombre de messages : 142
Date d'inscription : 12/09/2010

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Sam 21 Juil 2018 - 19:43

GrandCharles a écrit:
Peut-on utiliser les protocoles Xpressnet et Loconet en même temps ?

tout à fait puisque, par exemple, la Multimaus Roco branchée sur le BUS XpressNet fonctionne très bien, que le BUS LocoNet soit actif ou non Very Happy

Jean-Michel
Revenir en haut Aller en bas
GrandCharles
Membre
Membre
avatar

Masculin Age : 40
Localisation : 57220 BOULAY-Moselle
Nombre de messages : 1227
Date d'inscription : 29/12/2016

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Sam 21 Juil 2018 - 21:18

Ah merci ! Ça c'est une bonne nouvelle !

Maintenant, il faut que je trouve ces foutus interrupteurs ! Laughing

Charles
Revenir en haut Aller en bas
GrandCharles
Membre
Membre
avatar

Masculin Age : 40
Localisation : 57220 BOULAY-Moselle
Nombre de messages : 1227
Date d'inscription : 29/12/2016

MessageSujet: Re: DR5000 - ArCoMoRa - iTrain : une étape après l'autre...   Mer 25 Juil 2018 - 18:26

F.GODEFERT a écrit:
Jeanmi67 a écrit:
Jeanmi67 a écrit:

1. Par défaut, la DR5000 est paramétrée avec un module de rétrosignalisation s88 en n°1. Il faut donc "supprimer" ce module s88 si le module ArLoco connecté est configuré pour être lui aussi en n°1 (configuration par défaut du ArLoco).

En cliquant sur ext88N - IN, on "enlève" donc ce module s88 dans l'onglet "Settings"

Agrandir cette image


Very Happy

Désolé, j'avais pas vue.

Merci à vous deux !

Mais mon problème ne venait pas de là !

Beaucoup plus vicieux en fait...

Lorsque j'ai assemblé le module ArLoco, j'ai inversé deux résistances (la R23 et R25 pour ceux que ça intéresse) soient les résistances de 47K et de 4K7...

J'ai corrigé ça et maintenant ça arrive bien jusqu'ai la DR5000.

Comment j'ai trouvé ça ? Au pif ! (nan, j'déconne ! Wink )

J'ai trouvé ça en parcourant Ce sujet (avec l'aide de Google Traduc' )

Maintenant, j'ai aussi eu une licence provisoire (jusqu'au 24 septembre) pour iTrain, je vais pouvoir essayer de regarder un peu comment tout ça fonctionne !

Alors c'est parti !

Charles
