 Montage wagon pupitre TJ-Modèles

Aller en bas
AuteurMessage
denis69
Membre
Membre
avatar

Masculin Age : 54
Localisation : LYON
Nombre de messages : 497
Date d'inscription : 08/01/2008

MessageSujet: Montage wagon pupitre TJ-Modèles   Lun 19 Fév 2018 - 13:57

Bonjour

Depuis le temps que je voulais faire ce wagon, TJ-modèles l'a réalisé et voici donc un tuto pour ceux qui ont acheté ce kit

matériel classique du monteur de kit
comme d'habitude ,super emballage
le kit dans sont ensemble



superbe planche de photodec ,les décalques , les accessoires , essieux  la notice de montage etc

Contrairement à la notice sur l'étape 1 ,j'ai plié les support lanternes qu'une fois le pliage du squelette terminé
le squelette se plie très facilement





les supports lanternes dépassent du squelette et donc très fragile

étape 2
mise en place du longeron principal grâce au détrompeur des encoches (attention aux 2 trous) bien suivre la notice

étape 3 :
les renforts châssis avec des parties à rajouter de chaque côté pour faire une surépaisseur
bien suivre la notice et avec un forêt pour le positionnement ,cela se monte tout seul ,souder à l'intérieur




étape 4

faire de même avec les autres renforts


étape 5

mettre en forme le second longeron et le positionner grâce aux encoches


C'est tout pour l'instant , rien de bien compliqué pour le montage
on sent que la conception du kit a été soignée
il suffit de suivre la notice en s'aidant des croquis et des photos

à bientôt pour la suite

Denis
Revenir en haut Aller en bas
Thomas
Membre
Membre
avatar

Masculin Age : 40
Localisation : Isère
Nombre de messages : 10418
Date d'inscription : 08/03/2009

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Lun 19 Fév 2018 - 17:37

Bonjour Denis,

Merci pour ce tuto! ca me permettra de savoir comment se montent les kits que je conçois Wink

Très propre ton montage en tout cas pour l'instant !

Thomas
Revenir en haut Aller en bas
http://www.tj-modeles.fr/shop/prestashop/fr/
NestIII
Membre
Membre
avatar

Masculin Age : 62
Localisation : FRANCE, PICARDIE, OISE, VALOIS.
Nombre de messages : 2211
Date d'inscription : 27/01/2011

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Lun 19 Fév 2018 - 20:30

Bonsoir,

Merci Denis pour ce tuto qui me sera bien utile, j'attends mon wagon pour demain.

D'autre part, ou t'es tu procuré ta plieuse "ETCH MATE" de MISSION MODELS" puisque (sauf erreur) c'est ce que j'ai identifié sur le net:

http://www.scalemodelguide.com/construction/techniques/photo-etched-parts-models/

Par avance, merci.

Dominique.
Revenir en haut Aller en bas
denis69
Membre
Membre
avatar

Masculin Age : 54
Localisation : LYON
Nombre de messages : 497
Date d'inscription : 08/01/2008

MessageSujet: re   Mar 20 Fév 2018 - 8:19

pour la plieuse

de mémoire ,je l'avais prise chez Micro-Mark qui faisait une super promo à cette époque

maintenant ,il y a des modèles similaire en alu ou acier mais peut être plus cher
pour l'instant ,j'en suis bien content ,et c'est un plus indéniable pour plier de la photodec

bonne journée

Denis
Revenir en haut Aller en bas
NestIII
Membre
Membre
avatar

Masculin Age : 62
Localisation : FRANCE, PICARDIE, OISE, VALOIS.
Nombre de messages : 2211
Date d'inscription : 27/01/2011

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Mar 20 Fév 2018 - 10:01

Bonjour,

Merci Denis,

J'ai un petit modèle "carré" en acier (Hold And Fold ‘Bug’) à voir sur le lien de mon message précédent, mais un peu court pour certaines situations.

A bientôt si le forum fonctionne à nouveau un jour, toujours impossible de voir la moindre photo !
Revenir en haut Aller en bas
denis69
Membre
Membre
avatar

Masculin Age : 54
Localisation : LYON
Nombre de messages : 497
Date d'inscription : 08/01/2008

MessageSujet: la suite   Lun 12 Mar 2018 - 13:18

Bonjour à tous

suite du montage

étape 6 : montage des renforts rep 8



étape 7 : montage des pivots sur leur support rep 9 ( avec une cale en bois et un trou qui va bien )



étape 8 : j'ai fait une entorse par rapport à la notice : je n'ai pas intercalé l'entretoise rep 10 ,très dur à souder et pas d'une utilité primordiale à mon gout
je me suis aidé de la vis pour tenir le support pivot



étape 9 : pareil ,je n'ai pas monté les pièces rep 11 et 12 mais soudé les pièces rep 16
une petite remarque qui n'engage que moi :pourquoi ne pas avoir fait un pli de plus pour éviter la pièce rep 12 ?



étape 10 :soudage des pièces rep 17 et 18 et support réservoir et frein
là aussi ,je n'ai soudé qu'un seul support ,pour être sur de pouvoir enfilé le réservoir , il sera collé avec le réservoir comme guide



étape 11 : fermeture du châssis par pièces rep 14



voilà pour cette fois

bientôt la suite

Denis
Revenir en haut Aller en bas
Thomas
Membre
Membre
avatar

Masculin Age : 40
Localisation : Isère
Nombre de messages : 10418
Date d'inscription : 08/03/2009

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Mar 13 Mar 2018 - 8:54

Bonjour Denis,

Pour répondre à ta question concernant la pièce 12.
A l'origine elle les pièces 12, 14 et les supports de pivot 9 étaient la même pièce, mais afin de rendre le châssis plus conforme (en épaisseur) elles sont devenues 3 pièces indépendantes.
Il est vrai que la pièce 12 aurait pu être intégrée à la platine principale du châssis avec un pli en plus, mais je n'y ai simplement pas pensé lors de la modification du châssis.

Je ne pourrais cependant que te conseiller de mettre quand-même les pièces 11 et 12, leur présence reste assez visible une fois le châssis fini (ce qui n'est pas le cas de la pièce 10 qui est moins visible mais participe à la rigidité de l'ensemble.

Thomas
Revenir en haut Aller en bas
http://www.tj-modeles.fr/shop/prestashop/fr/
NestIII
Membre
Membre
avatar

Masculin Age : 62
Localisation : FRANCE, PICARDIE, OISE, VALOIS.
Nombre de messages : 2211
Date d'inscription : 27/01/2011

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Mar 13 Mar 2018 - 9:23

Bonjour,

Thomas, tu t'es trompé de casquette, normalement c'est à ThomasJ-M de répondre. Wink
Revenir en haut Aller en bas
denis69
Membre
Membre
avatar

Masculin Age : 54
Localisation : LYON
Nombre de messages : 497
Date d'inscription : 08/01/2008

MessageSujet: RE   Mar 13 Mar 2018 - 9:48

je vais essayer de souder ces 2 pièces ,si j'ai pas trop la tremblotte et surtout la zenitude qui va avec !!

Denis
Revenir en haut Aller en bas
Thomas
Membre
Membre
avatar

Masculin Age : 40
Localisation : Isère
Nombre de messages : 10418
Date d'inscription : 08/03/2009

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Mar 13 Mar 2018 - 9:52

denis69 a écrit:
je vais essayer de souder ces 2 pièces ,si j'ai pas trop la tremblotte et surtout la zenitude qui va avec !!

Denis

Le plus simple est de les souder ensemble : tu les positionnes toutes les deux, tu maintiens la pièce 12 (donc en coinçant la pièce 11), puis tu soudes la "en dessous" avant de mettre un point de soudure par "au dessus" au niveau du mortaisage de la pièce 11 sur la platine principale du châssis.

Revenir en haut Aller en bas
http://www.tj-modeles.fr/shop/prestashop/fr/
Thomas
Membre
Membre
avatar

Masculin Age : 40
Localisation : Isère
Nombre de messages : 10418
Date d'inscription : 08/03/2009

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Mar 13 Mar 2018 - 9:59

NestIII a écrit:
Bonjour,

Thomas, tu t'es trompé de casquette, normalement c'est à ThomasJ-M de répondre. Wink

Oui, je me suis rendu compte que j'étais sur le mauvais compte une fois le texte tapé...
Revenir en haut Aller en bas
http://www.tj-modeles.fr/shop/prestashop/fr/
Invité
Invité



MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Mar 13 Mar 2018 - 20:29

Très intéressant, merci
Revenir en haut Aller en bas
FP68
Membre
Membre
avatar

Masculin Age : 50
Localisation : Sud Alsace
Nombre de messages : 331
Date d'inscription : 27/10/2015

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Mar 13 Mar 2018 - 21:26

Ahhh, Thomas et TJ-model ne font qu'un....bon, OK, j'en rajoute...un peu.:-)
Revenir en haut Aller en bas
peckos
Membre
Membre


Masculin Age : 46
Localisation : Nord
Nombre de messages : 241
Date d'inscription : 05/01/2010

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Mer 14 Mar 2018 - 18:27

Très intéressant ce tuto : question : est-ce que ce kit est à la portée d'un débutant ?
Revenir en haut Aller en bas
denis69
Membre
Membre
avatar

Masculin Age : 54
Localisation : LYON
Nombre de messages : 497
Date d'inscription : 08/01/2008

MessageSujet: SUITE MONTAGE   Lun 26 Mar 2018 - 19:17

Bonsoir à tous

pour répondre à Peckos :je laisse le soin au concepteur de te répondre

voici la suite du montage

étape 12
fermeture du dessous du châssis avec la pièce 15


étape 13
préparation des renforts d'extrémités ,s'aider d'un foret de 0.4 pour le positionnement
avant , je frotte le foret avec une mine de crayon papier pour que du graphite adhère un peu dessus
la soudure ne prends pas sur le graphite


étape 14
j'assemble d’équerre le dos du pupitre ainsi que les 2 renforts d’extrémités


étape 15
assembler l'ensemble dos pupitre + châssis grâce aux encoches prévues ,souder à l'intérieur du wagon ,cela ne se verra pas ensuite
cela se monte sans problème grâce à une conception rigoureuse de TJ-Modèles ,tous s'emboite facilement


voilà ,c'est tout pour cette séance
petit rappel ,bien nettoyer après la séance de soudure jusqu'à la prochaine

Denis
Revenir en haut Aller en bas
TJ-Modeles
Membre
Membre
avatar

Masculin Age : 40
Localisation : Saint-Martin d'Hères
Nombre de messages : 822
Date d'inscription : 05/02/2013

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Dim 22 Avr 2018 - 17:24

peckos a écrit:
Très intéressant ce tuto : question : est-ce que ce kit est à la portée d'un débutant ?

De mon point de vue, il ne s'agit pas du kit le plus compliqué que je propose, un débutant très patient et très soigneux y arrivera certainement à bout.
Mais je conseillerais néanmoins de commencer par quelque chose de plus simple bien plus rapide à monter. Figurent dans ma gamme par exemple les références suivante qui seront bien plus accessibles techniquement:
- TJ-7500 - Kit couvert "EVS" CIMT type A1 à rideaux qui a été par exemple le premier kit de boblinux qui parle dans ce sujet
- TJ-7512 - Kit Plat OCEM 29, boites d'essieux à rouleaux - roues pleines, certainement le kit le plus simple que je propose
- TJ-7549 - Kit wagon plat TP 40t War Department, un peu plus compliqué mais restant relativement abordable, même si les bogies et les systèmes d'attelage à élongation demande un peu plus de soin
- TJ-7550 - Kit wagon plat Slmmps ex-USA 18, peut être un peu plus simple que le précédent, avec les mêmes commentaires sur les bogies et les systèmes d'attelage à élongation

Thomas
Revenir en haut Aller en bas
http://www.tj-modeles.fr/shop/prestashop/
denis69
Membre
Membre
avatar

Masculin Age : 54
Localisation : LYON
Nombre de messages : 497
Date d'inscription : 08/01/2008

MessageSujet: RE   Lun 21 Mai 2018 - 16:05

bonjour à tous

suite du montage du wagon

étape 16:

mettre en place les goussets rep 32 et 33 ,ce sont des petites pièces mais cela se monte facilement grâce aux encoches prévues ,ne pas trop charger en soudure

étape 17 :

la pièce est à plier à 180° et se monte sur les montants intermédiaires et extrémité
je l'ai soudée par l'intérieur du treillis et immobilisé la partie pliée par soudure au bas du châssis

étape 18 :

attention au positionnement des pièces 38 = elles vont aux extrémités du wagon et non comme sur le dessin 3D (la photo du modèle fini est bonne et toutes les photos que j'ai en ma possession le montre aussi)
je me suis fait avoir sur un wagon !!!



je n'ai pas monté les passerelles d’extrémité rep 35 et 36 ,car je vais les coller et donc j'attends de finir toutes les soudures
idem pour les taquets de chargement rep 37
suivant le chargement prévu ,je les collerai en lieu et place

étape 19 :

l'attelage :

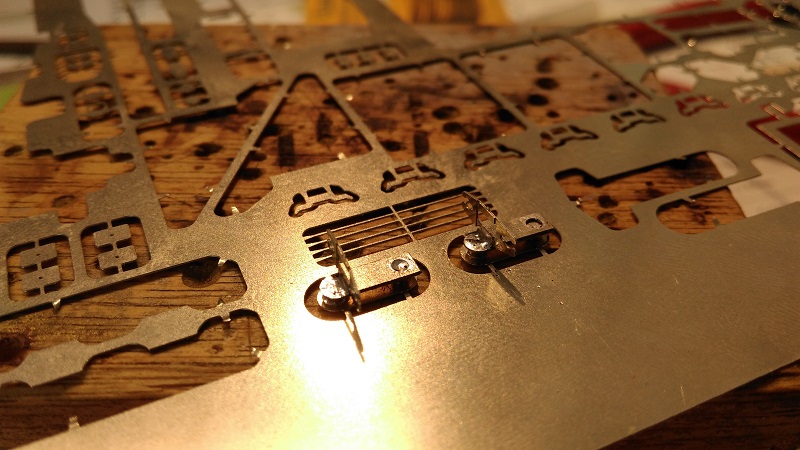

j'ai soudé les pions directement sur la plaque de photo découpe = c'est plus facile pour le maintient



la pièce 40 est mis en forme et soudée de la même façon


la pièce 41 est mis en forme = bien faire attention au sens de pliage


bien suivre la notice ,ne pas souder
normalement ,l'attelage doit pouvoir bouger librement ;si non relâcher le pliage des patte de maintient


je ne mets pas de suite le ressort ,on le perd facilement !!

souder le dispositif sous le châssis

maintenant ;il reste à finir les "bricoles"
- réservoir air
- le vérin
- la tringle pour les volants
- les tampons
etc

bientôt la suite

Denis
Revenir en haut Aller en bas
TJ-Modeles
Membre
Membre
avatar

Masculin Age : 40
Localisation : Saint-Martin d'Hères
Nombre de messages : 822
Date d'inscription : 05/02/2013

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Mar 29 Mai 2018 - 15:07

Bonjour Denis,

Très beau montage et belles explications

Effectivement, les pièces 38 se montent en extrémité du pupitre comme sur le wagon monté que j'ai présenté, et comme sur le modèles 3D (modifié) suivant:


Je vais tâcher de mettre à jour la notice en ce sens.

Thomas
Revenir en haut Aller en bas
http://www.tj-modeles.fr/shop/prestashop/
farinette
Membre
Membre


Masculin Age : 50
Localisation : SAINT PRIEST TAURION (87)
Nombre de messages : 190
Date d'inscription : 28/10/2009

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Sam 21 Juil 2018 - 10:30

bonjour

merci pour ce tuto qui m'a permis de bien avancer dans le montage de ce kit et bravo à son concepteur
je conseille ce tuto si certains veulent se lancer dans le montage de ce wagon.
Revenir en haut Aller en bas
denis69
Membre
Membre
avatar

Masculin Age : 54
Localisation : LYON
Nombre de messages : 497
Date d'inscription : 08/01/2008

MessageSujet: re   Dim 22 Juil 2018 - 20:27

avec ces chaleurs et les vacances approchant ,j'avoue avoir mis le fer à souder de côté et donc ,de ne pas avoir avancer sur le tuto pour la fin du montage de ce wagon
si le début à servi à quelques uns, c'est très bien !!

Michel, si tu veux ,tu peut compléter ce tuto avec tes remarques

Denis
Revenir en haut Aller en bas
farinette
Membre
Membre


Masculin Age : 50
Localisation : SAINT PRIEST TAURION (87)
Nombre de messages : 190
Date d'inscription : 28/10/2009

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Dim 9 Sep 2018 - 19:36

bonjour
j'ai pu continuer mon wagon pupitre
par contre, je viens d'y adapter un attelage PEHO (en espérant de pas vexer l'auteur de ce beau kit). voici comment j'ai procédé:
j'ai meulé au droit du pivot en y faisant un léger méplat côté attelage. J'y ai soudé une rondelle d'épaisseur prévue au kit après en avoir coupé a partie qui empêcherait le montage de l'attelage (soit 1/4 de sa circonférence environ)




puis j'ai fait 2 méplats sur l'aimant de l'attelage afin de limiter l'épaisseur de l'ensemble PEHO
j'ai également fait une échancrure dans le boitier afin de permettre le passage d'un renfort du wagon et coupé la languette du boitier côté attelage





j'ai ensuite collé l'ensemble à sa place (au double face pour les essais)




j'ai ensuite réduit la longueur de la tête d'attelage (d(environ 1,5 mm) afin de resserrer les tampons avec le wagon voisin ... pour cela, j'ai coupé le timon au raz de la tête puis j'ai raccourci le timon puis j'ai collé à la ciano

les essais en ligne se sont avérés concluants ...
Revenir en haut Aller en bas
TJ-Modeles
Membre
Membre
avatar

Masculin Age : 40
Localisation : Saint-Martin d'Hères
Nombre de messages : 822
Date d'inscription : 05/02/2013

MessageSujet: Re: Montage wagon pupitre TJ-Modèles   Lun 17 Sep 2018 - 23:05

Très intéressant et ingénieux cette installation de boîtiers Peho sur le plat à pupitre.

J'avais essayé de les "caser" avant de partir sur des boitiers de conception perso. En effet je ne voulais pas imposer de modifications sur les boitiers Peho, ni sur les attelages montés sur ces wagons (bien que là des versions en impression 3D auraient été possibles....

(En tout cas je n'ai été aucunement vexé que le kit ai été modifié)

Thomas
Revenir en haut Aller en bas
http://www.tj-modeles.fr/shop/prestashop/
Contenu sponsorisé




MessageSujet: Re: Montage wagon pupitre TJ-Modèles

Revenir en haut Aller en bas

Montage wagon pupitre TJ-Modèles
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» MONTAGE WAGON
» Kanonen und Flakwagen (Train Blindé d'artillerie)
» Chrysler 300 wagon
» Wagon marchandise WW2
» dragon wagon

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
1/160 - Echelle N :: Modèles réduits à l'echelle N :: Les tutos-
Sauter vers:
