MessageSujet: Re: mes kits laiton,, un grand jour pour moi   18/3/2013, 11:08

Bravo Michel......Beau rendu de tes autorails
Vue la qualité du boulot je vais pinailler pour la forme Very Happy Very Happy
Tu n'a pas assez ajusté les traverses de choc sur l'ABV ,elles partent un petit peu vers le haut alors qu'il faut les ajuster a la lime pour qu'elles soient bien plane et il manque du gris métal en bas des portes comme tu as fait sur le VH

Mais pour un galop d'essais tu t'en est sortie comme un chef
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   18/3/2013, 17:03

Merci Smile
Bon, j'avais bien vu pour les traverses, mais trop tard Sad
Pour le gris argent, j'ai hésité, mais sur les photos que j'ai trouvé, y en avait pas !!
sinon un petit coup de pinceau, et c'est réglé
Revenir en haut Aller en bas
RE 460
membre s'étant en-allé
membre s'étant en-allé
avatar

Masculin Localisation : region Pays de la LOIRE
Nombre de messages : 19883
Date d'inscription : 17/10/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   18/3/2013, 17:57

Il n'y a pas sur la contre marche (sauf une petite du constructeur ) mais la marche est recouvert d'une plaque d'alu comme le dessus des traverses de choc

Il faut bien regarder avant la mise en peinture et il n'est jamais trop tard pour reprendre ,la soudure c'est réversible 20 fois si il le faut ......

Le kit parfait n'existe pas et ce n'est pas rare d'avoir a reprendre a la lime pour ajuster au quart de poil des pièces .....
L'angle de la pointe avant ne facilite pas sur une planche a dessin ou sur l'ordinateur de faire une traverse nickel du premier coup qui tombe pile-poil
Ce n'est pas une critique c'est un fait quasiment incontournable
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   18/3/2013, 18:19

bon, pour les marches, ca va s'arranger facile...
Pour le reste, je ferais mieux sur les prochains kit Very Happy enfin j'espère... Razz
Revenir en haut Aller en bas
ptitrainrouge
Membre
Membre
avatar

Masculin Age : 53
Localisation : le havre
Nombre de messages : 4125
Date d'inscription : 18/04/2010

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   18/3/2013, 20:15

Je n'y connais rien en autorail ou en kit laiton.
Le résultat est super beau, la qualité de la peinture me laisse pantois
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   18/3/2013, 21:05

Merci, mais y a encore des progès à faire...
C'étaient mes 1ers modèles Smile
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   20/3/2013, 16:21

Pfouuuu énorme oubli... reste encore les mains montoires, après les vitrages....
Bon retour à l'atelier, on en profitera pour donner le coup de pinceau sur les marches de l'ABV...
Vais prendre du retard sur les mobylettes avec tout ca...
Mais bon, une mobylette ca va pas bien vite de toute façon... Laughing
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: mes kits laiton,, un grand jour pour moi   20/3/2013, 16:35

Très beaux les autorails I love you Michel.
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   20/3/2013, 16:58

Merci Wink j'espère que les prochains seront encore mieux.
Revenir en haut Aller en bas
bentleyboy
Membre
Membre
avatar

Masculin Age : 60
Localisation : Saint Macaire 33490
Nombre de messages : 106
Date d'inscription : 24/02/2012

MessageSujet: Couleur   20/3/2013, 20:12

Bonsoir,
et bravo pour ce résultat ! je vais essayer d'être à la hauteur avec mon ABJ.
Peux tu me communiquer les Ref de couleurs, et éventuellement, ou se les fournir.
Merci par avance
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   20/3/2013, 21:04

Prends ton temps pour la coiffe, c'est le moins facile Smile
J'ai utilisé les couleurs SNCF toutes prêtes d'AMF87 crème autorail 407 (P131) et rouge autorail 605 (P129)
Revenir en haut Aller en bas
bentleyboy
Membre
Membre
avatar

Masculin Age : 60
Localisation : Saint Macaire 33490
Nombre de messages : 106
Date d'inscription : 24/02/2012

MessageSujet: couleurs   20/3/2013, 21:22

Un grand merci pour l'info Very Happy
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   20/3/2013, 21:38

avec plaisir Very Happy
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 16:57

Un petit aperçu des mobs en cours de montage...






La solution de motorisation proposée par Gilles ne me convenait pas.
Le Modémo n'est pas facile à trouver, il est cher, et les essieux sont trop éloignés...

J'avais acheté 2 chassis Tomytec TM04 en espérant remotoriser mes Lima 9400 avant de me rendre compte que ces chassis ne tractaient rien. Donc la base est la pour les Mobs...Reste toujours la distance entre essieux et un petit défi pour un mécano...

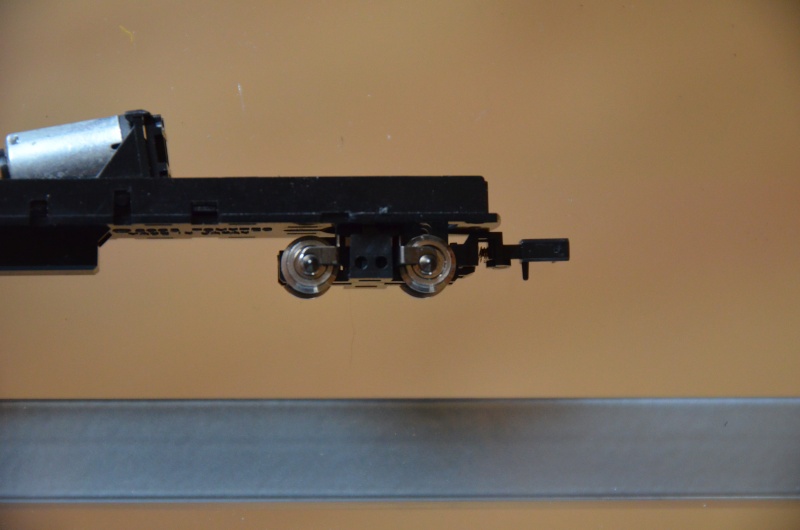

La version de base :

et après quelques cogitations et 2 soirs de boulot, le résultat final..


J'ai testé, ca fonctionne dans les 2 sens Very Happy


Reste encore à refaire la prise de courant et modifier l'autre essieu.
Ca sera facile, vu qu'il n'est pas moteur.
Faudra aussi raccourcir le chassis...
Tiens si quelqu'un avait les cotes sur le positionnement des boggies et leur entraxe... je serais preneur (au hasard, Bernard, heeeeeelllpppp Very Happy )
Revenir en haut Aller en bas
phebuseric
Membre
Membre
avatar

Masculin Age : 68
Localisation : Pierrelaye (95)
Nombre de messages : 736
Date d'inscription : 20/08/2007

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 18:30

Sur ce genre de chassis le moteur est assez haut. Rentre t-il bien dans la caisse ?
Revenir en haut Aller en bas
http://www.mikadotrain.fr/
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 18:42

Ca sera juste, mais à l'oeil ca passe...
Au pire je le rebricolerais pour mettre le moteurà l'horizontale, ou je trouverais un autre chassis...
Ce qui m'interessait, c'est de valider la manip boggie Very Happy
Revenir en haut Aller en bas
RE 460
membre s'étant en-allé
membre s'étant en-allé
avatar

Masculin Localisation : region Pays de la LOIRE
Nombre de messages : 19883
Date d'inscription : 17/10/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 18:47

Vue le peu d’épaisseur du toit en laiton cela va peut être passer ??????? Pas sure

C'est l'empattement que tu cherches ?????
Si c'est ca il faut 8M07 entre les deux axes intérieur des roues .....Donc grosso modo 8M90 d'entre axe bogies donc 5,56mm mais il faut tricher comme les bogies ont les roues plus espacé
Revenir en haut Aller en bas
RE 460
membre s'étant en-allé
membre s'étant en-allé
avatar

Masculin Localisation : region Pays de la LOIRE
Nombre de messages : 19883
Date d'inscription : 17/10/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 18:57

HEUUUUUUUU Sur ta modif (tres bien d'ailleurs ) tu prends le courant par ou ?????????
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 19:04

Pour le courant j'hésite à garder le système d'origine, modifié aux bonnes cotes, ou à mettre des lamelles derrières les roues.
Vais essayer le système d'origine adapté. je pense que ca devrait coller...

Tu pourrais me donner la position du centre des boggies dans la caisse, que je vois comment positionner le chassis à l'intérieur?
Merci d'avance
Revenir en haut Aller en bas
RE 460
membre s'étant en-allé
membre s'étant en-allé
avatar

Masculin Localisation : region Pays de la LOIRE
Nombre de messages : 19883
Date d'inscription : 17/10/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 20:25

Extrait du Hors serie du train "tome 1 des autorails "


C'est ca que tu veux ?????
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 20:49

Yes Very Happy
Merci Bernard
Pour ceux que ca pourrait intéresser, j'essaye de faire un tuto sur la modif du boggie Tomytec. Contactez moi en MP
Revenir en haut Aller en bas
RE 460
membre s'étant en-allé
membre s'étant en-allé
avatar

Masculin Localisation : region Pays de la LOIRE
Nombre de messages : 19883
Date d'inscription : 17/10/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 20:51

Fais donc un post ici ,ce sera plus simple
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 21:28

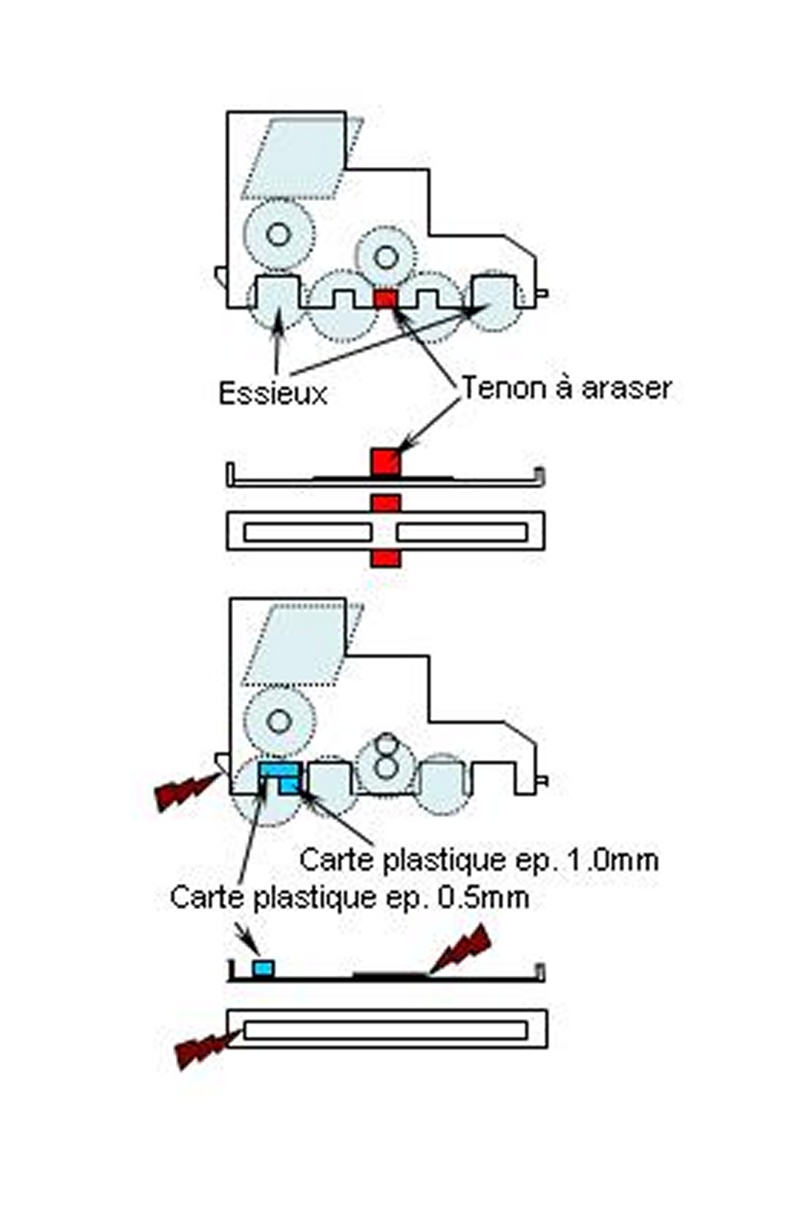

Bon finalement, j'ai pu faire un truc exportable... le shéma de principe est donc ci dessous.
Je ne donne pas de cote, il faudra y aller doucement et vérifier au fur et à mesure que ca tourne bien.
Les éclairs sont les endroits à limer.
Le principe de base est de changer la position de l'essieu avec l'engrenage intermédiaire.
On reperce à phi 1.4mm juste sous l'engrenage central pour le décaler vers le bas.
On élargi (vers l'extérieur du boggie) le logement de l'engrenage intermédiaire pour pouvoir mettre l'essieu à la place.
On dégagera un poil le profil du boggie, en gardant le tenon, pour que l'engrenage intermédiaire tourne sans frotter sur les bords.



Voila voila voila...
A vous d'ajuster en fonction Very Happy
A dispo si questions Wink


Dernière édition par michel.b01 le 24/3/2013, 21:23, édité 2 fois
Revenir en haut Aller en bas
RE 460
membre s'étant en-allé
membre s'étant en-allé
avatar

Masculin Localisation : region Pays de la LOIRE
Nombre de messages : 19883
Date d'inscription : 17/10/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 21:39

Je pense que tu vas être obligé de faire des palpeurs de courant a l’intérieur puisque tu as enlevé le plastic qui coince les prises de courant d'origine .....
Pas tout compris a tes schémas mais demain avec un châssis dans les mains la lumière m’éclairera
Revenir en haut Aller en bas
michel.b01
Membre
Membre
avatar

Masculin Age : 56
Localisation : Ponthierry
Nombre de messages : 3344
Date d'inscription : 04/07/2008

MessageSujet: Re: mes kits laiton,, un grand jour pour moi   23/3/2013, 21:44

Non, les pattes metalliques sont encore maintenues dans l'articulation du boggie. je pense que ca doit tenir sans la butée plastique. je vais tester
Pour les schémas, tu as normalement un boggie vu de profil et le cache essieu, vu de profile et de dessous Very Happy
Pour le reste, quand tu en auras un sous les yeux, ca devrait devenir plus clair, effectivement Wink


Dernière édition par michel.b01 le 24/3/2013, 21:24, édité 1 fois
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: mes kits laiton,, un grand jour pour moi

Revenir en haut Aller en bas

mes kits laiton,, un grand jour pour moi
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 35Aller à la page : Précédent  1, 2, 3, 4, 5 ... 19 ... 35  Suivant
 Sujets similaires
-
» Voigtländer Color-Skopar 20 mm f 3.5 : un objectif super grand-angle pour Canon
» je cherche un grand angle pour les paysages ..
» [J'ai lu] Et le jour pour eux sera comme la nuit d'Ariane Bois
» Complément grand angle pour FZ18
» Quel grand angle pour mon D7000 ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
1/160 - Echelle N :: Modèles réduits à l'echelle N :: Matériel roulant-
Sauter vers:
