 Boucle ou triangle, le retournement en digital

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Doume81
Membre
Membre


Masculin Age : 66
Localisation : Plein Sud
Nombre de messages : 121
Date d'inscription : 17/12/2010

MessageSujet: Boucle ou triangle, le retournement en digital   Lun 21 Mai 2012 - 8:48

Je réfléchis à différentes configurations de modules dont plusieurs situations impliquant le retournement des trains, et donc, potentiellement, la résolution de problèmes de renversement de courant.

Dans le cas classique des boucles, je sais qu'il faut installer un module spécifique pour détecter la présence du train et assurer le changement de phase pour éviter le court-circuit en sortie. J'aurai à gérer l'aiguillage car j'ai bien l'impression que les Peco Setrak que j'ai acheté pour les essais ne sont pas forcément la solution.

Si je veux réaliser un embranchement en triangle, cas moins souvent évoqué que les boucles, je soupçonne que j'aurai le même souci.



Comment gérer cette situation ?


Merci de vos avis



Doume
Revenir en haut Aller en bas
chr09
Membre
Membre


Masculin Age : 43
Localisation : Belp, Suisse
Nombre de messages : 2092
Date d'inscription : 29/01/2009

MessageSujet: Re: Boucle ou triangle, le retournement en digital   Lun 21 Mai 2012 - 8:55

Tu auras le même souci en numérique, mais dans ton cas avec un triangle de voie, c'est très simple à résoudre sans le moindre module complémentaire: Il faut simplement que ta voie en cul-de-sac (en bas sur ton dessin) soit alimentée en fonction de la position de l'aiguillage. Pour cela, tu branches un relais en parallèle à la commande de l'aiguillage.

Pour éviter même tout risque de talonner un aiguillage, tu peux rajouter des sections de protection.
Revenir en haut Aller en bas
http://www.beuret.net
chr09
Membre
Membre


Masculin Age : 43
Localisation : Belp, Suisse
Nombre de messages : 2092
Date d'inscription : 29/01/2009

MessageSujet: Re: Boucle ou triangle, le retournement en digital   Lun 21 Mai 2012 - 8:56

En fait ta situation est similaire à celle que j'ai décrite ici:
http://www.beuret.net/boucle-de-retournement_v4/

,

sauf que dans ton cas, c'est la voie au-delà de l'aiguillage qui est polarisée en fonction de sa position.
Revenir en haut Aller en bas
http://www.beuret.net
Invité
Invité



MessageSujet: Re: Boucle ou triangle, le retournement en digital   Lun 21 Mai 2012 - 9:05

je tiens aussi à rajouté que la longeur de ta boucle doit etre superieur à la longeur de ta rame si court cuicuit si tes wagons sont eclairés Wink

Revenir en haut Aller en bas
chr09
Membre
Membre


Masculin Age : 43
Localisation : Belp, Suisse
Nombre de messages : 2092
Date d'inscription : 29/01/2009

MessageSujet: Re: Boucle ou triangle, le retournement en digital   Lun 21 Mai 2012 - 9:15

n'ry a écrit:
je tiens aussi à rajouté que la longeur de ta boucle doit etre superieur à la longeur de ta rame si court cuicuit si tes wagons sont eclairés Wink


En fait, ceci est vrai pour toutes les boucles: la rame doit être plus courte que la boucle, sinon le train se mord la queue affraid

(mais je sais ce que tu veux dire par là, et c'est correct).

En l'occurrence, avec le schéma que je propose et qui peut être adapté au triangle de retournement et se fait avec un simple relais en parallèle à l'aiguillage, cela n'a pas d'importance!
Revenir en haut Aller en bas
http://www.beuret.net
Invité
Invité



MessageSujet: Re: Boucle ou triangle, le retournement en digital   Lun 21 Mai 2012 - 9:17

merci ch09

je voulais dire entre les deux coupures Wink
Revenir en haut Aller en bas
chr09
Membre
Membre


Masculin Age : 43
Localisation : Belp, Suisse
Nombre de messages : 2092
Date d'inscription : 29/01/2009

MessageSujet: Re: Boucle ou triangle, le retournement en digital   Lun 21 Mai 2012 - 9:28

Et voilà le croquis:



Ici, les rails violets et verts sont alimentés par les inveseurs du relais qui fonctionne parallèlement à l’aiguillage. Dans la situation illustrée, l’aiguillage dirige un train de/vers la droite du dessin. Dans ce cas le rail de gauche a la poalrité du rail bleu et celui de droite du rail rouge. Par sécurité, pour éviter déraillements et courts-circuits, seul le côté du triangle qui correspond à la position de l’aiguillage est alimenté; c’est le rôle du troisième inverseur.

A noter que ceci fonctionne tant en analogique qu’en numérique.

On notera aussi que le coeur de l’aiguillage a toujours la même polarité.
Revenir en haut Aller en bas
http://www.beuret.net
rail30
Membre
Membre


Masculin Age : 54
Nombre de messages : 1531
Date d'inscription : 04/07/2007

MessageSujet: Re: Boucle ou triangle, le retournement en digital   Dim 27 Jan 2013 - 14:58

Bonjour

Je suis de prés tous les posts concernant les boucles de retournement ou triangle, car je suis dans le même cas présent avec une certaine complexité en matière de plan de voie (voir schéma ci dessous

Pour résumé

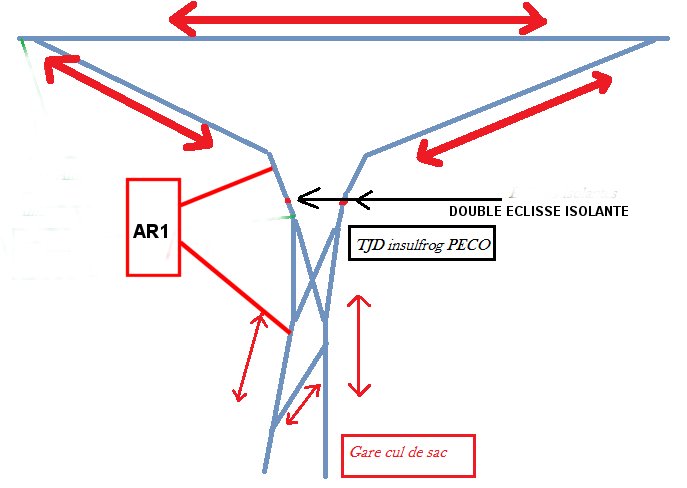

L'entrée dans la boucle s'effectue par une TJD Peco insulfrog
