 Attelages Simplex Arnold

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3  Suivant
AuteurMessage
françois s
Membre
Membre
avatar

Masculin Age : 49
Localisation : Jemeppe sur Meuse
Nombre de messages : 2594
Date d'inscription : 06/03/2011

MessageSujet: Re: Attelages Simplex Arnold   Mer 4 Mai - 23:04

Belleroche a écrit:
Merci Metienne78 ! donc c'est une vis sans fin Exclamation astucieux, ca permet de lever que un court moment, ensuite ca revient en place. Pourquoi on a si peux entendu parler de ce système ?
Et en pratique c'est utilisable ?

Je vais voir si je peux me procurer ses pièces.

Par contre pour l'attelage avec languette, pas compris comment ca marche, je suppose que ca n'a pas de lien avec le simplex d'arnold ?
Comment ca marche ?



Personnellement, j'ai découvert ce système par hasard en lisant un catalogue 2010. Je crois qu'une des raisons du peu de publicité de ce système tiens d'une part dans le fait que Arnold avait quasiment disparu des rayons des distributeurs, l'entreprise ayant connu de graves difficultés jusqu'à sa reprise par Hornby. De plus bien qu'il semble que bien que l'échelle N soit une création d'Arnold (à vérifier), Fleischmann a longtemps "écrasé" la concurrence tout comme Märkin l'a fait pendant des années en HO. Un autre exemple peut, je pense, illustrer ces propos : Le système trois rails alternatif de Märkin à toujours eu des adversaires préférant le courant continu. Parmi ces utilisateurs de HO en continu, qui connaît le système d'attelage Telex de Märklin qui à les même avantages que le Simplex d'Arnold en N. Quant à l'utilisation pratique, qui était ma question initiale, je crois en effet que les vidéos qui ont été signalées sont parlante d'elles même.

Revenir en haut Aller en bas
http://westerntrainnscale.blogspot.com/2012/05/introduction_13.h
Invité
Invité



MessageSujet: Re: Attelages Simplex Arnold   Jeu 5 Mai - 19:53

Bonjour,

J'ai une V100 Arnold achetée sur Ebay équipée de cet attelage simplex, je l'ai digitalisée (Kuhn 045) et le simplex fonctionne très bien. Ce système bénéficie de la digitalisation dans la mesure où l'attelage ne reste levé que sur un trajet de quelques centimètres lors du changement de direction et la précision du ralenti est donc un avantage.

Cela permet en pratique de décrocher des wagons n'importe où, un peu comme avec un attelage commandé DCC en HO.

Par contre la conception mécanique du système fait que lorsque la loco roule, il se produit un "tic, tic" à intervalles réguliers correspondant à la fin de course / réintialisation du ressort dans la gorge tous les 4 ou 5 tours de roue. Ce n'est pas très gênant mais je dirais que pour cette raison ces locos sont à réserver à la manoeuvre (et elles sont excellentes pour cela) pas à la circulation.
Revenir en haut Aller en bas
françois s
Membre
Membre
avatar

Masculin Age : 49
Localisation : Jemeppe sur Meuse
Nombre de messages : 2594
Date d'inscription : 06/03/2011

MessageSujet: Re: Attelages Simplex Arnold   Jeu 5 Mai - 20:04

Il s'agit seulement d'un bruit "parasite" ou il s'accompagne parfois d'un décrochage des wagons ?
Revenir en haut Aller en bas
http://westerntrainnscale.blogspot.com/2012/05/introduction_13.h
Invité
Invité



MessageSujet: Re: Attelages Simplex Arnold   Ven 6 Mai - 15:55

Non c'est simplement un bruit parasite, mais normal compte tenu de la conception mécanique du système. Le trajet du ressort dans la gorge s'apparente à un mécanisme de "cliquet" qui "clique" tous les 4-5 tours de roue. Le système de décrochage est très fiable et ne s'actionne que lors du changement de sens.
Revenir en haut Aller en bas
françois s
Membre
Membre
avatar

Masculin Age : 49
Localisation : Jemeppe sur Meuse
Nombre de messages : 2594
Date d'inscription : 06/03/2011

MessageSujet: Re: Attelages Simplex Arnold   Ven 6 Mai - 15:56

Ok. Merci pour l'info.
Revenir en haut Aller en bas
http://westerntrainnscale.blogspot.com/2012/05/introduction_13.h
Belleroche
Membre
Membre
avatar

Masculin Age : 41
Localisation : Etival-Lès-Le-Mans
Nombre de messages : 1086
Date d'inscription : 09/01/2009

MessageSujet: Re: Attelages Simplex Arnold   Dim 8 Mai - 19:46

Pour continuer sur le simplex, savez-vous a quoi sert l'interrupteur "simplex" Arnold ?
Photo de la bête:

source:ebay

Le manuel (mais en allemand que je ne comprends pas):

source: http://www.vdweerdt.nl/manuals/arnold/arnold_2006.html
Revenir en haut Aller en bas
http://le-forum-du-n.forumotions.net/t4837-belleroche-voie-uniqu
cheftrainminiature
Membre
Membre
avatar

Masculin Age : 46
Localisation : Centre Alsace,bas-rhin
Nombre de messages : 4121
Date d'inscription : 04/02/2009

MessageSujet: Re: Attelages Simplex Arnold   Dim 8 Mai - 20:11

salut d'après ce que j'(ai compris de ta notice ton inter doit inverser le courant un court labs de temps pour faire reculer la lok d'un poil et donc décrocher par l'action du Simplex et quand tu repars avec la lok les wagons ou voitures restent sur place
Revenir en haut Aller en bas
http://www.latelierduchef.eu/
piston93
Membre
Membre
avatar

Masculin Age : 57
Localisation : seine st denis
Nombre de messages : 9420
Date d'inscription : 01/11/2007

MessageSujet: Re: Attelages Simplex Arnold   Dim 8 Mai - 20:19

en fait on le branche sur le transfo deux fils pour l'alimentation normale et un sur l'alimentation a demi puissance, le reste des fils sur le rail d'alimentation du réseau.
dans un sens la loco avnce à vitesse normale et en basculant l'interrupteur elle passe en marche arrière à demi vitesse. Créer spécialement pour le système simplex avec le transfo idoine.
Revenir en haut Aller en bas
cambouis19
Membre
Membre
avatar

Masculin Age : 67
Localisation : Treignac, Verte Correze
Nombre de messages : 2053
Date d'inscription : 11/01/2010

MessageSujet: Re: Attelages Simplex Arnold   Mer 11 Mai - 20:23

Pour info la sortie du transfo Arnold qui est branché a l'interrupteur pour le simplex, la tension disponible vas de 0 a 6 volts. En fait cette sortie sert aussi pour que les trains gardes la même vitesse dans les pentes avec le même interrupteur cité par Belleroche. La borne du transfo et blanche. Sur le catalogue de réseaux Arnold j'ai un schéma et le courant sur cette borne blanche est PULSE.

Voici le transfo...


Et les bornes.....



Gérard
Revenir en haut Aller en bas
cambouis19
Membre
Membre
avatar

Masculin Age : 67
Localisation : Treignac, Verte Correze
Nombre de messages : 2053
Date d'inscription : 11/01/2010

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 13:31

Voici quelques explications supplémentaires sur le fonctionnement de l'attelage simplex, pour ceux qui serait intéressé par les scans des schémas et la traduction en Français ( je peut les faire en PDF) qu'ils me le demande, ce sera avec plaisir si je peut vous aidez. Very Happy





study study study
Revenir en haut Aller en bas
piston93
Membre
Membre
avatar

Masculin Age : 57
Localisation : seine st denis
Nombre de messages : 9420
Date d'inscription : 01/11/2007

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 14:53

cambouis19 a écrit:
Pour info la sortie du transfo Arnold qui est branché a l'interrupteur pour le simplex, la tension disponible vas de 0 a 6 volts. En fait cette sortie sert aussi pour que les trains gardes la même vitesse dans les pentes avec le même interrupteur cité par Belleroche. La borne du transfo et blanche. Sur le catalogue de réseaux Arnold j'ai un schéma et le courant sur cette borne blanche est PULSE.
donc attention avec les moteurs RSF
Revenir en haut Aller en bas
cambouis19
Membre
Membre
avatar

Masculin Age : 67
Localisation : Treignac, Verte Correze
Nombre de messages : 2053
Date d'inscription : 11/01/2010

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 15:29

OUP'S Embarassed Embarassed j'ais oublier les moteurs RSF, MERCI a Piston93 pour avoir corrigé mon oublie.
Revenir en haut Aller en bas
piston93
Membre
Membre
avatar

Masculin Age : 57
Localisation : seine st denis
Nombre de messages : 9420
Date d'inscription : 01/11/2007

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 18:02

cambouis19 a écrit:
OUP'S Embarassed Embarassed j’ai oublier les moteurs RSF, MERCI a Piston93 pour avoir corrigé mon oubli.
y pas de mal Very Happy à la sortie du transfo et du système simplex, les moteurs RSF n'étaient pas légion sur nos motrices.
Revenir en haut Aller en bas
Belleroche
Membre
Membre
avatar

Masculin Age : 41
Localisation : Etival-Lès-Le-Mans
Nombre de messages : 1086
Date d'inscription : 09/01/2009

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 19:21

cambouis19 a écrit:
Voici quelques explications supplémentaires sur le fonctionnement de l'attelage simplex, pour ceux qui serait intéressé par les scans des schémas et la traduction en Français ( je peut les faire en PDF) qu'ils me le demande, ce sera avec plaisir si je peut vous aidez. Very Happy
Je serais intéressé par la traduction si c'est possible.
Il y a un truc qui m'échappe encore, c'est pourquoi au redémarrage (donc changement de sens de la loco) après l'accrochage des wagons, l'attelage ne se soulève pas (et donc décroche) ? L'explication que je vois est que quand l'attelage est en en traction, les 2 attelages sont solidaires, donc même si le ressort simplex tente de le soulever, pas d'action. Par contre quand la loco recule, l'attelage se soulève car pas en traction avec l'attelage du wagon.
Qu'en pensez-vous ?
Revenir en haut Aller en bas
http://le-forum-du-n.forumotions.net/t4837-belleroche-voie-uniqu
Metienne78
Membre
Membre
avatar

Masculin Age : 55
Localisation : Yvelines
Nombre de messages : 6808
Date d'inscription : 07/07/2007

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 19:37

en fait, l'attelage se soulève lors d'un changement de sens : passage en marche arrière
ce qui entraine un gag : lorsque la loco repart dans l'autre sens, c'est l'attelage avant qui se soulève !
Revenir en haut Aller en bas
http://michel.etienne.78.free.fr
piston93
Membre
Membre
avatar

Masculin Age : 57
Localisation : seine st denis
Nombre de messages : 9420
Date d'inscription : 01/11/2007

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 19:43

Belleroche a écrit:
cambouis19 a écrit:
Voici quelques explications supplémentaires sur le fonctionnement de l'attelage simplex, pour ceux qui serait intéressé par les scans des schémas et la traduction en Français ( je peut les faire en PDF) qu'ils me le demande, ce sera avec plaisir si je peut vous aidez. Very Happy
Je serais intéressé par la traduction si c'est possible.
Il y a un truc qui m'échappe encore, c'est pourquoi au redémarrage (donc changement de sens de la loco) après l'accrochage des wagons, l'attelage ne se soulève pas (et donc décroche) ? L'explication que je vois est que quand l'attelage est en en traction, les 2 attelages sont solidaires, donc même si le ressort simplex tente de le soulever, pas d'action. Par contre quand la loco recule, l'attelage se soulève car pas en traction avec l'attelage du wagon.
Qu'en pensez-vous ?
en fait, il faut le voir en action. L'attelage ne se soulève que lors d'un refoulement.
Revenir en haut Aller en bas
Metienne78
Membre
Membre
avatar

Masculin Age : 55
Localisation : Yvelines
Nombre de messages : 6808
Date d'inscription : 07/07/2007

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 20:02

je vais tenter de mettre une vidéo demain
Revenir en haut Aller en bas
http://michel.etienne.78.free.fr
piston93
Membre
Membre
avatar

Masculin Age : 57
Localisation : seine st denis
Nombre de messages : 9420
Date d'inscription : 01/11/2007

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 20:07

Metienne78 a écrit:
je vais tenter de mettre une vidéo demain
bonne idée Very Happy ce sera parlant pour tout le monde.
Revenir en haut Aller en bas
cambouis19
Membre
Membre
avatar

Masculin Age : 67
Localisation : Treignac, Verte Correze
Nombre de messages : 2053
Date d'inscription : 11/01/2010

MessageSujet: Re: Attelages Simplex Arnold   Jeu 12 Mai - 20:09

Piston93:
Effectivement les moteurs RSF n'etait pas sur le materiel moteur en N a l'époque, par contre j'en ais vu sur du HO dans les années soixante je ne suis pas sur mais je pense que c'etait sur du Hornby.

Belleroche:
donne moi ton émail en MP et je te scannerais les pages avec les photos, schemas et traductions. Je reste connecté jusqu'a 4h du matin heure Française (5 heures de decalage).

Apparement, l'atelage se souleve en refoulement au ralenti ! Je n'ai pas encore eu la joie de l'essayer !!!

Gérard
Revenir en haut Aller en bas
Belleroche
Membre
Membre
avatar

Masculin Age : 41
Localisation : Etival-Lès-Le-Mans
Nombre de messages : 1086
Date d'inscription : 09/01/2009

MessageSujet: Re: Attelages Simplex Arnold   Mer 18 Mai - 21:24

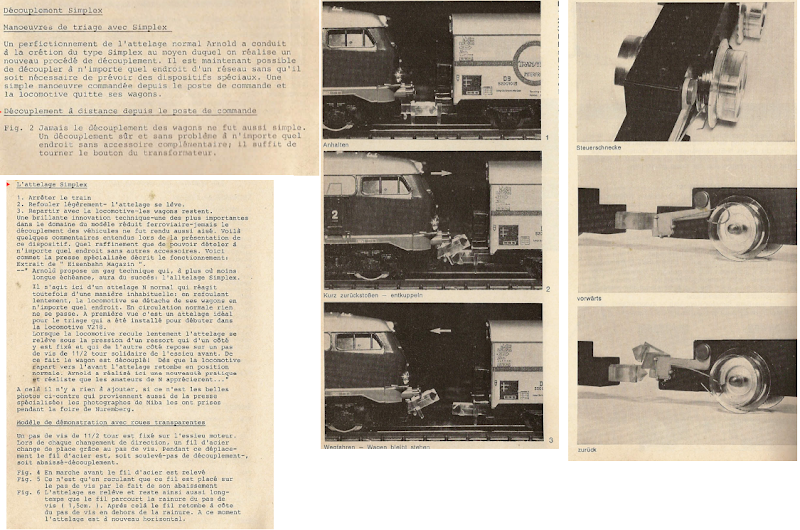

Grace à cambouis19, merci à toi, la traduction et des photos du catalgue Arnold concernant le simplex:
<j'ai fait un petit montage>


Je vais recevoir une loco simplex cette semaine, je vais enfin voir "en vrai" comment ca marche Smile
Revenir en haut Aller en bas
http://le-forum-du-n.forumotions.net/t4837-belleroche-voie-uniqu
cambouis19
Membre
Membre
avatar

Masculin Age : 67
Localisation : Treignac, Verte Correze
Nombre de messages : 2053
Date d'inscription : 11/01/2010

MessageSujet: Re: Attelages Simplex Arnold   Mer 18 Mai - 22:03

Bonsoir a tous Wink


Si ce Forum existe c'est au moins pour s'entre aider, et c'est avec grand plaisir que je le fait, de plus, cela me permet de participer un peut à ce Super Forum.

Longue vie au "N" et à ses adeptes.

Gérard sunny sunny
Revenir en haut Aller en bas
Belleroche
Membre
Membre
avatar

Masculin Age : 41
Localisation : Etival-Lès-Le-Mans
Nombre de messages : 1086
Date d'inscription : 09/01/2009

MessageSujet: Re: Attelages Simplex Arnold   Lun 30 Mai - 11:30

Bonjour à tous,

J'ai acheté sur e-bay une loco DB équipée simplex, j'ai récupéré la fameuse roue rouge et équipé mon Y51110 Arnold avec. Par contre il a fallu que je refasse le ressort, c'est un peu coton car très précis dans les cotes, il m'a fallu tatonner.
Cependant ca marche ! Quel plaisir de maneuvrer à distance Smile

Depuis, oh heureuse surprise dans ma boite mail, j'ai recu réponse concernant les pièces détachées Arnold permettant d'équiper en simplex le Y9200 Arnold. Elles sont dispos !
2057-77 => le ressort # 3 euros
2057-004 => les roues équipées de l'engrenage et de la roue rouge simplex #5 euros
+ frais paypal + port
Si des amateurs sont intéressés pour équiper leur type "Y9200" Arnold, je peux faire une commande groupée,
Je lance donc un avis aux amateurs, contactez-moi par MP.
Attention, tous les chassis "Y9200" Arnold ne sont pas équipables, il faut qu'ils aient des échancrures au niveau des roues, je post une photo à l'occasion.
Par exemple le Y51110 a le bon chassis, mais le Y9200 vert 1ère version non.

J'ai ouvert un fil dans la partie "vente":
http://le-forum-du-n.forumotions.net/t10738-attelage-commande-sur-y51110-y9200-arnold-simplex#211971
Revenir en haut Aller en bas
http://le-forum-du-n.forumotions.net/t4837-belleroche-voie-uniqu
cambouis19
Membre
Membre
avatar

Masculin Age : 67
Localisation : Treignac, Verte Correze
Nombre de messages : 2053
Date d'inscription : 11/01/2010

MessageSujet: Re: Attelages Simplex Arnold   Lun 30 Mai - 11:47

Bonjour

Merci Belleroche pour ces renseignements, c'est une bonne nouvelle que ces pièces soit dispos.

Bonnes manœuvres a toi et a tous ceux qui l’adopterons


Revenir en haut Aller en bas
Belleroche
Membre
Membre
avatar

Masculin Age : 41
Localisation : Etival-Lès-Le-Mans
Nombre de messages : 1086
Date d'inscription : 09/01/2009

MessageSujet: Re: Attelages Simplex Arnold   Lun 30 Mai - 20:07

Pas équipable simplex:


Equipable simplex:


On voit l'échancrure pour laisser la place à la "roue rouge" du système simplex.
Revenir en haut Aller en bas
http://le-forum-du-n.forumotions.net/t4837-belleroche-voie-uniqu
Belleroche
Membre
Membre
avatar

Masculin Age : 41
Localisation : Etival-Lès-Le-Mans
Nombre de messages : 1086
Date d'inscription : 09/01/2009

MessageSujet: Re: Attelages Simplex Arnold   Mar 19 Fév - 21:04

Petite vidéo du système Simplex en action sur mon Y7400 en cours de construction:

Tout les détails ici
Revenir en haut Aller en bas
http://le-forum-du-n.forumotions.net/t4837-belleroche-voie-uniqu

Attelages Simplex Arnold
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant
 Sujets similaires
-
» Arnold Schwarzenegger:
» Arnold star d'Arnold et Willy est mort
» Chargeur Hobbyking Simplex
» The Last Stand avec Arnold Schwarzenegger
» Les attelages Märklin..........HO

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
1/160 - Echelle N :: Modèles réduits à l'echelle N :: Matériel roulant-
Sauter vers:
