MessageSujet: Re: Proto 160   Lun 2 Avr - 18:08

comme d'hab c'est super!!! Very Happy
Revenir en haut Aller en bas
Rémy Fauvet
Membre
Membre
avatar

Masculin Age : 40
Localisation : Varangéville (54)
Nombre de messages : 681
Date d'inscription : 13/08/2008

MessageSujet: Re: Proto 160   Sam 7 Avr - 18:28

Ca y est !

J'ai reçu l'ensemble des roues, des axes et des bagues... Quelques kg d'essieux à assembler. J'attends les outils pour m'atteler à la tâche.

Du coup, je me suis fait doubler par GGR25 (sans qui tout cela n'aurait pas été possible)dans le montage ! Je lui pardonne... je suis trop bon Laughing
En plus, il a monté les essieux (roues de 1050 mm) sous un fourgon ocem (Carmina).
Attention les yeux, c'est bien du N !





Fini les attelages horribles et les roues coupe-pizza qui ne laissaient planer aucun doute sur l'échelle !
Bravo Gilles !

@+ Wink

Rémy
Revenir en haut Aller en bas
Machi'N
Membre
Membre
avatar

Masculin Age : 56
Localisation : Joinville-le-Pompon
Nombre de messages : 9909
Date d'inscription : 10/07/2007

MessageSujet: Re: Proto 160   Dim 8 Avr - 10:32

Bravo GGR25 !

Ca donne une autre image du N !

Philippe qui se contente de regarder avidement tongue
Revenir en haut Aller en bas
Rémy Fauvet
Membre
Membre
avatar

Masculin Age : 40
Localisation : Varangéville (54)
Nombre de messages : 681
Date d'inscription : 13/08/2008

MessageSujet: Re: Proto 160   Dim 8 Avr - 10:56

Salut à tous,

Voici quelques photos des roues dans leurs différents diamètres :
De gauche à droite :
- 1250 mm (Sybics, des BB7200/15000/22200, CC7100, BB Jacquemin, A1A 68000, BB67400, etc...)
- 1140 mm (CC6500, CC72000, etc...)
- 1100 mm (BB25500, BB66000, CC14000 etc...)
- 1000 mm (anciens wagons, Z2, etc...)
- 920 mm (wagons modernes, voitures UIC, VSE, Grand confort, voitures Mistral, TEE, TGV, ICE...)
- 890 mm (corails, Z2)
- 850 mm (intermédiaire entre 840 et 860 pour EAD, X2100-2200, V2N, kangourous, etc...)
- 800 mm (kangourous, RRR, RIO, etc...)







Et le verso avec l'épaulement qui permet une bonne tenue des roues sur les axes



@+ Wink

Rémy
Revenir en haut Aller en bas
piston93
Membre
Membre
avatar

Masculin Age : 57
Localisation : seine st denis
Nombre de messages : 9453
Date d'inscription : 01/11/2007

MessageSujet: Re: Proto 160   Dim 8 Avr - 12:42

Rémy Fauvet a écrit:

Voici quelques photos des roues dans leurs différents diamètres :
De gauche à droite :
- 1250 mm (Sybics, des BB7200/15000/22200, CC7100, BB Jacquemin, A1A 68000, BB67400, etc...)
- 1140 mm (CC6500, CC72000, etc...)
- 1100 mm (BB25500, BB66000, CC14000 etc...)
- 1000 mm (anciens wagons, Z2, etc...)
- 920 mm (wagons modernes, voitures UIC, VSE, Grand confort, voitures Mistral, TEE, TGV, ICE...)
- 890 mm (corails, Z2)
- 850 mm (intermédiaire entre 840 et 860 pour EAD, X2100-2200, V2N, kangourous, etc...)
- 800 mm (kangourous, RRR, RIO, etc...)
je vois que tu as traité tous les cas de figures affraid je comprend mieux Exclamation
Revenir en haut Aller en bas
youb
Membre
Membre
avatar

Masculin Age : 32
Localisation : paris
Nombre de messages : 1711
Date d'inscription : 30/08/2007

MessageSujet: Re: Proto 160   Dim 8 Avr - 22:13

Impressionnant!!
Revenir en haut Aller en bas
RE 460
membre s'étant en-allé
membre s'étant en-allé
avatar

Masculin Localisation : region Pays de la LOIRE
Nombre de messages : 19883
Date d'inscription : 17/10/2008

MessageSujet: Re: Proto 160   Lun 9 Avr - 6:10

Bel échantillonnage de taille qui permet d’équiper beaucoup,voir tout le matériel existant

L'ocem Carmina est superbe avec ces roues
Revenir en haut Aller en bas
Rémy Fauvet
Membre
Membre
avatar

Masculin Age : 40
Localisation : Varangéville (54)
Nombre de messages : 681
Date d'inscription : 13/08/2008

MessageSujet: Re: Proto 160   Ven 6 Juil - 20:09

Salut à tous,

Un petit up pour dire que ça avance toujours (tout doucement) sur le Proto-160.
Les coeurs de série sont en cours de validation. Le premier issu du moulage de modèle maître déjà présenté est pas mal du tout. Juste un petit manque de matière à un endroit. A voir si c'est évitable.

Par ailleurs, j'ai créé les fichiers 3D pour la fabrication de coussinets et de supports de contrerail. A tester avec la même technique que les coeurs dans les mois qui viennent.

Et puis tant qu'à faire, je me lance aussi dans un essai de tréfilage de rails strictement à l'échelle (le code 55 fait vraiment trop gros ramené à l'échelle et le code 40 a un patin trop large)... Je suis en train de regarder pour faire fabriquer une série de filières de forme.
Dans un premier temps, ce sera du rail lourd UIC60. Si ça fonctionne bien, on verra pour d'autres profils (U50-U36-U33).

J'espère que j'y arriverai car je ne suis pas du tout un expert de ces techniques. Mais bon, le défi m'intéresse ! Very Happy
S'il y en a parmi vous qui ont une expérience dans le tréfilage (y compris en bijouterie)

Je posterai de nouvelles dès que j'aurai du neuf (millimètres)

@+ Wink
Revenir en haut Aller en bas
Machi'N
Membre
Membre
avatar

Masculin Age : 56
Localisation : Joinville-le-Pompon
Nombre de messages : 9909
Date d'inscription : 10/07/2007

MessageSujet: Re: Proto 160   Sam 7 Juil - 10:21

Rémy Fauvet a écrit:
Mais bon, le défi m'intéresse ! Very Happy

Là il n'y a aucun doute ! geek
Revenir en haut Aller en bas
jean-yves page
Membre
Membre
avatar

Masculin Age : 65
Localisation : Joué les Tours,
Nombre de messages : 755
Date d'inscription : 22/09/2008

MessageSujet: Re: Proto 160   Sam 7 Juil - 10:46

Bonjour Rémy
Comment vas tu faire pour le sifflet du chef de gare ?
Superbe ton travail de recherche et de résultat.
J Y P
Revenir en haut Aller en bas
Rémy Fauvet
Membre
Membre
avatar

Masculin Age : 40
Localisation : Varangéville (54)
Nombre de messages : 681
Date d'inscription : 13/08/2008

MessageSujet: Re: Proto 160   Sam 7 Juil - 15:10

Hello,

Pour le sifflet (fonctionnel), pas de souci !
Par contre, pour les boutons de manchette, je galère un peu. Wink
@+

Rémy
Revenir en haut Aller en bas
Lyntern
Membre
avatar

Masculin Age : 36
Localisation : Le Pontet
Nombre de messages : 56
Date d'inscription : 09/10/2011

MessageSujet: Re: Proto 160   Ven 31 Aoû - 12:43

Superbe tout ça ! Ça me fait littéralement baver. Ca me fait même hésiter entre le code 40 et le proto 160 du coup ...
Revenir en haut Aller en bas
Rémy Fauvet
Membre
Membre
avatar

Masculin Age : 40
Localisation : Varangéville (54)
Nombre de messages : 681
Date d'inscription : 13/08/2008

MessageSujet: Re: Proto 160   Mar 4 Sep - 18:58

Salut à tous,

En attendant de recevoir les petits outils conçus pour l'assemblage des essieux en P-160, je n'ai pas résisté au plaisir d'en monter 2 "à la main", histoire de voir le rendu sur une Corail.
Sans l'aide des outils, c'est possible mais assez fastidieux sachant qu'il faut caler les roues à une valeur comprise entre 8,40 et 8,44 mm (dos à dos). Il m'a quand-même fallu presque 20 min pour 2 essieux.

Mais le résultat en vaut la chandelle. Ca a de la gueule et seul l'attelage trahit encore le fait que c'est du N. drunken

Les essieux ci-dessous sont équipés de roues de 890 mm, diamètre des roues des Corail.
Après brunissage des essieux et un voile de patine, ça devrait être au poil...











Bonne soirée et @+ Wink

Rémy

Revenir en haut Aller en bas
Machi'N
Membre
Membre
avatar

Masculin Age : 56
Localisation : Joinville-le-Pompon
Nombre de messages : 9909
Date d'inscription : 10/07/2007

MessageSujet: Re: Proto 160   Mar 4 Sep - 19:13

Tu es un grand malade, un grand malade que j'admire beaucoup.
Wink
Revenir en haut Aller en bas
FABRE PHILIP
Membre
Membre
avatar

Masculin Age : 45
Localisation : LYON
Nombre de messages : 1743
Date d'inscription : 14/01/2010

MessageSujet: Re: Proto 160   Mar 4 Sep - 19:29

cyclops

Avec un peu de patine , cela paraîtra comme réel.
fabuleux.

a+
pf


Dernière édition par FABRE PHILIP le Mar 4 Sep - 20:34, édité 1 fois
Revenir en haut Aller en bas
jmarc69
Membre
Membre
avatar

Masculin Age : 61
Localisation : Je suis Charlie
Nombre de messages : 10008
Date d'inscription : 20/08/2007

MessageSujet: Re: Proto 160   Mar 4 Sep - 20:11

Je vais donc les avoir pour Orléans !

Jmarc69
N'iste bounce
Revenir en haut Aller en bas
http://www.trains-miniatures-en-N.fr
Rémy Fauvet
Membre
Membre
avatar

Masculin Age : 40
Localisation : Varangéville (54)
Nombre de messages : 681
Date d'inscription : 13/08/2008

MessageSujet: Re: Proto 160   Mar 4 Sep - 20:31

Je te sens impatient sur cette affaire Jean-Marc Laughing

Si tu veux, je peux les monter sans outil comme je l'ai fait pour les 4 premières.
Par contre, pas garanti que je puisse passer à Orléans. Ca dépendra de mes dates de garde pour le boulot.
Mais ça peut voyager par la poste si nécessaire Wink

@+

Rémy
Revenir en haut Aller en bas
denis69
Membre
Membre
avatar

Masculin Age : 53
Localisation : LYON
Nombre de messages : 367
Date d'inscription : 08/01/2008

MessageSujet: Re: Proto 160   Mar 4 Sep - 20:36

IMPRESSIONNANT !

comptes-tu en vendre de ces essieux ?
je pense que beaucoup de gens seront interressés .(j'ai qqes modèles qui attendent que ça )
cela passe t-il sur du code 55 de Peco ?

A+
Denis
Revenir en haut Aller en bas
snoopy3316
Membre
Membre
avatar

Masculin Age : 50
Localisation : charente/gironde
Nombre de messages : 2561
Date d'inscription : 15/08/2007

MessageSujet: Re: Proto 160   Mar 4 Sep - 20:48

comme c'est du proto , pas sur les aiguillages a cause des contre rail et pointe de coeur trop larges , par contre meme pour ceux qui ne font pas du proto , cela peut etre interessant pour mettre sur un wagon plat ou sur une voie de garage en attente
Revenir en haut Aller en bas
Rémy Fauvet
Membre
Membre
avatar

Masculin Age : 40
Localisation : Varangéville (54)
Nombre de messages : 681
Date d'inscription : 13/08/2008

MessageSujet: Re: Proto 160   Mar 4 Sep - 20:57

Salut Denis,

Malheureusement, je n'en vends pas. Ou plus exactement, je n'en vends plus.
Etant donné l'investissement que cela a représenté et compte tenu de la trèèèèèèèèèèèèèèès faible demande, je me suis contenté de faire les quantités qui m'étaient nécessaires + un surplus pour les 4-5 personnes qui s'étaient engagées à m'en prendre.

Mon but, comme je l'avais déjà écrit, n'est pas de me faire artisan ou commerçant.

Les roues passent sans problème sur du code 55 ou 40 (et même 80 si on leur demande gentiment). Dans ce sens-là pas de problème : des roues proto roulent bien sur de la voie industrielle... tant qu'elles n'ont pas à franchir d'appareils de voie du commerce et tant que la voie est posée (très) soigneusement.
C'est pour cela qu'en parallèle, je suis en train de me faire faire des coeurs d'appareils en Proto-160 pour me faciliter la construction des "aiguillages". Sur cette future voie, impossible de faire rouler des roues NEM ! Seul le Proto passera.

Voilà, tu sais tout ! Wink
@+

Rémy
Revenir en haut Aller en bas
denis69
Membre
Membre
avatar

Masculin Age : 53
Localisation : LYON
Nombre de messages : 367
Date d'inscription : 08/01/2008

MessageSujet: Re: Proto 160   Mer 5 Sep - 11:11

dommage pour moi

si des fois ,tu as du rab pour des essieux pour les wagons anciens , je suis preneur .


je suiverais plus attentivement ce fil .
Bon courrage pour la suite des évenements .

Denis
Revenir en haut Aller en bas
Rémy Fauvet
Membre
Membre
avatar

Masculin Age : 40
Localisation : Varangéville (54)
Nombre de messages : 681
Date d'inscription : 13/08/2008

MessageSujet: Re: Proto 160   Mer 5 Sep - 20:05

OK Denis, je garde en mémoire Wink

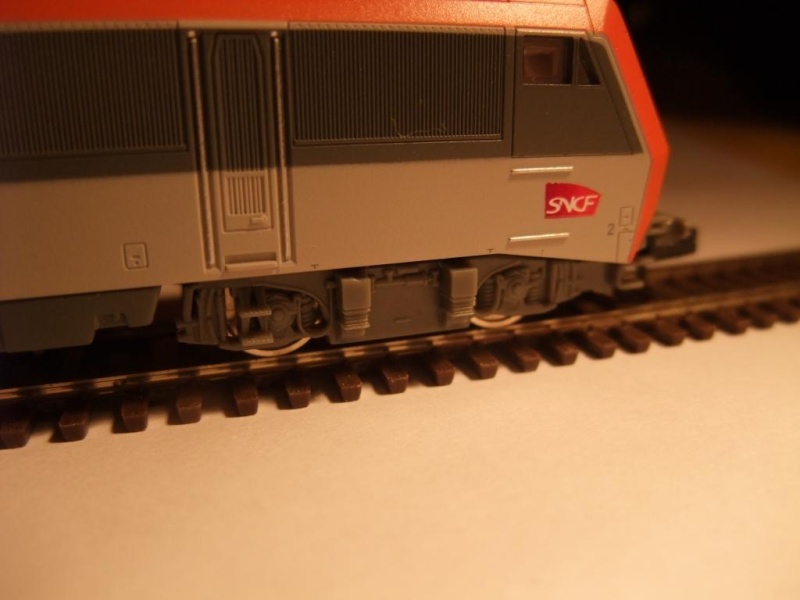

Deuxième test de montage ce soir : les essieux pour loco. Un peu plus délicat car il faut récupérer le pignon sur l'essieu et le transférer sur le nouvel axe. Ce nouvel axe a une forme générique qui doit être à peu près passe-partout (pour être utilisable sur toutes les marques). Mais avec l'épaulement et la bague, ça peut venir frotter contre l'intérieur du châsis de bogie. Pas bien grave : un ptit coup de lame de cutter et de meuleuse et hop, on crée un peu de jeu pour enfiler l'essieu sans souci.

Le cobaye de ce soir est une Sybic donc l'un des bogies seulement a été équipé pour l'instant. Voici ce que ça donne :











Pour comparaison, les roues d'origine (avec en prime un peu de résidu de meulage que j'avais pas encore nettoyé)



Voilà pour ce soir !
Pour la suite, je bidouille le deuxième bogie et puis je teste la bête sous tension pour vérifier la qualité du roulement.

@+ Wink

Rémy
Revenir en haut Aller en bas
FredrikB
Membre
avatar

Masculin Age : 45
Localisation : Göteborg, Suède
Nombre de messages : 44
Date d'inscription : 05/07/2010

MessageSujet: Re: Proto 160   Jeu 6 Sep - 8:55

Mais que c'est beau! Cette maladie je la veux aussi ... et des jours de 36 heures ...

Cordialement,

Fredrik
Revenir en haut Aller en bas
denis69
Membre
Membre
avatar

Masculin Age : 53
Localisation : LYON
Nombre de messages : 367
Date d'inscription : 08/01/2008

MessageSujet: Re: Proto 160   Jeu 6 Sep - 8:59

il est vrai que cela améliore considérablement l'aspect du matériel

il ne reste plus que cet horrible atelage :quand tu auras fini les roues + le system de voie ...........

encore du boulot sur la planche

Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Proto 160   Jeu 6 Sep - 9:24

C'est vrai que cela change l'aspect de la loc I love you , mais j'ai une question a tu pensé au patinage (bandages de roues) Question
Revenir en haut Aller en bas

Proto 160
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 12Aller à la page : Précédent  1, 2, 3, 4, 5 ... 10, 11, 12  Suivant
 Sujets similaires
-
» PROTO HARLEY DAVIDSON.
» SM PROTO BANDAMA MICHELIN N° 48
» sm proto rallye
» DS Proto "Gérin"
» [Technique] la découpe laser des chassis proto Savage

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
1/160 - Echelle N :: Modèles réduits à l'echelle N :: Matériel roulant-
Sauter vers:
